KY系列牙轮钻机电控成套设备系与江西采矿机械厂（主机厂）生产的KY系列牙轮钻机配套使用。牙轮钻机为各类露天矿山的穿孔设备，其调速装置的容量随钻机的型号而异。装置包括：回转、提升/行走、加压和辅助传动系统、主空压机控制以及照明、加热等。

一．产品主要用途

KY系列牙轮钻机电控成套设备系与江西采矿机械厂（主机厂）生产的KY系列牙轮钻机配套使用。牙轮钻机为各类露天矿山的穿孔设备，其调速装置的容量随钻机的型号而异。装置包括：回转、提升/行走、加压和辅助传动系统、主空压机控制以及照明、加热等。

二．系统主要技术参数及穿孔直径

钻机的供电系统：进线电压为交流6kV或10KV，通过变压器降为380V、220V等，供给各用电装置。钻机的回转、提升/行走和加压电动机为交流变频电机，其他辅助传动电机为Y系列的交流电动机，电压380V。工作照明为交流220V。

三． 一般使用环境条件

a . 海拨高度不超过2000米，若超过时，装置要适当降容使用；

b.  周围介质温度不超过+45℃不低于－25℃，24小时内平均温度不超过+35℃；

c.  空气相对湿度不大于８５℅（周围环境温度为＋２０℃±５℃时），环境温度为＋４0       ℃ 时，不允许产生凝露；

d.  三相交流电源电压为正弦波，其电压波动值不大于±10℅；额定频率为50Hz，其偏差不超过±2℅；c

e.  电气器件安装倾斜度不超过12°；

f.  工作时允许振动条件：频率为1～30Hz，加速度为1.5g；

g.  周围无爆炸的介质，无足以腐蚀金属、破坏绝缘的气体及导电尘埃，没有雨雪侵袭的场所。

四．型号与规格含义

K ---------矿用

Y ---------牙轮钻机

□□□ ----穿孔直径（㎜）

Ｐ     ----交流变频调速系统

五．成套范围

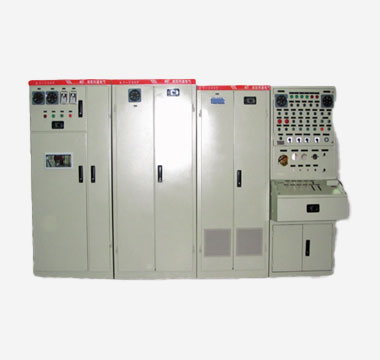

a. KY－□□□Ｐ型号产品由高压柜、空压机起动柜、交流柜、变频调速柜和操作台组成。

b. 电控系统的组成及产品优越性

c. 变频调速系统由日本安川变频器、三菱可编程序控制器（PLC）、图形终端（ＨＭＩ）、变频电机和保护电路等组成。

d. 采用了“三电平控制方式”，使变频器输出电压更接近正弦电压；　　　　　　　　　　　

e. 超群的力矩特性；

f.  快速的响应性；

g. 简单的自学习模式；柜内元件布置简洁美观，外部连线少，操作简便，具有自诊断功能，便于维修，安全可靠，提高了钻机的作业率。

六．产品外形、主要尺寸及安装孔|

详见选购产品的“产品说明书”（因系列产品品种规格很多，其参数不同，在此从略）

七．质量保证

本公司于2000年通过ISO9001－2000质量体系认证,注册号2000.091；2003年低压产品通过国家3C强制性质量认证。在用户遵守正确保管与使用的前提下，从产品出厂之日起一年内，因制造不良而发生损坏或不能正确使用时，由本公司负责无偿更换或修理。

八．订货须知

订货时须提供产品的完整型号、名称、主要技术参数及数量。

例如：

KY－250A牙轮钻机变频电控成套设备（全套），电源电压6KV，配KY－２５０Ａ牙轮钻机用，数量5套。

当用户有特殊要求时，请书面联系或欢迎来人洽谈。
